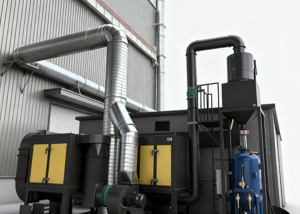

气力回收喷砂房

气力回收喷砂房适用于单喷枪或双喷枪的中小型喷砂房,可以根据双方情况设计相应的分工搭建的方式
评论:0
型号 PSFQH-1206035
适用范围 大型结构环保喷砂
设备尺寸 工作区面积12*6米
额定电压 380V
额定功率 65KW
设备重量 10T
防护等级 IP55
过滤面积 80
工作半径 20-40米
过滤精度 0.05微密
磨料种类 钢砂、刚玉、玻璃珠
磨料粒度 22-46#、G25/G40
操作方式 手自动一体
产品详情
产品评论(0)

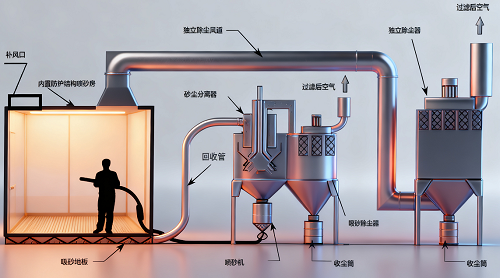

气力回收喷砂房原理图

4 5 气力砂房1.jpg4 5 气力砂房4.jpg4 5 气力砂房3.jpg

一、 气力回收喷砂房主要特点

使用风力回收系统回收砂料等,保证良好的作业工作环境,符合国家环保要求,是全天候的工作场所。粉尘排放浓度要求:执行GB16297-2015《大气污染物综合排放标准》。

设备工艺性能描述

(一)基本功能阐述

设备具有砂料(塑料砂)自动回收、砂尘自动分离、自动补砂、粉尘环保排放、安全防护、电气自动控制功能。

(二)工作原理

砂料循环原理:喷砂时产生的砂料与粉尘等经格栅后落入吸砂地板,风机产生的负压将吸砂地板内的砂料、杂质、粉尘等混合物通过提砂风管输送到分选系统分选处理,砂进入机械分选筛分器,不可再利用的部分经振动筛分后导入垃圾桶,携带细微颗粒及粉尘的空气进入除尘系统过滤后经风机达标排入大气。能用的磨料进入到储箱中,通过控制进行砂罐循环使用。

喷砂清理原理:操作人员遥控开启喷砂阀,经压缩空气加压的砂料混合空气从喷枪喷出,手持喷枪扫射工件表面进行喷砂清理,通过砂料与工件表面的碰撞摩擦达到物理去除残渣、油污,通过压力控制完成纤维复合材料的表面喷砂毛化工作,直至满足工艺要求为止。

二、 主要技术参数

根据用户要求确认相应设计

三、设备结构说明

本套设备由喷砂室、照明系统、格栅、风力吸砂系统、磨料分选系统、喷砂系统、安全防护服、除尘系统、动力系统、控制系统等组成。

风力吸砂系统

风力吸砂系统由风力吸砂地板、导砂板、输砂风管组成。

⑴风力吸砂地板

风力吸砂地板由多个砂斗和输砂风管组成,砂斗与输送风管相互连通。每套喷砂房根据需求可由一条至多条吸砂地板组成。当喷砂作业时,散落的砂料、杂质及粉尘自动落回吸砂地板。

⑵导砂板

位于吸砂地板两侧,用于吸砂地板与基础的连接,保证砂料顺畅回到砂斗。

⑶输砂风管

输砂风管与风力吸砂地板末端相连,用于风力吸砂地板收集后的砂料自动回收,具有水平输送及垂直提升功能,是连接分选系统的重要通道。

通风除尘滤芯除尘器参数如下:

根据长度等参数设计

气力回收喷砂房的动力系统采用优质高压离心风机,风机风量大、压力高、运行平稳。

气力回收喷砂房的控制系统以可编程控制器(PLC)和触摸显示屏为控制核心设定相应参数手动自动双模式。

控制范围包括风机、照明、警示灯、喷砂主机及除尘脉冲反吹装置、气动振筛等。

四、   设备供货范围

本条款规定了协议设备的供货范围,卖方保证所提供设备为全新的、先进的、成熟的、完整的和安全可靠的,且设备的技术性能、功能符合技术条件的要求,卖方确保供货范围完整。

序号

名称

单位

数量

备   注

1

室体



2

对开手动门



3

耐磨胶板



4

照明灯



5

冲孔格栅



6

风力吸砂系统



7

风力分选系统



8

喷砂系统



9

安全防护系统



10

旋风除尘器



11

滤芯除尘器



12

风管



13

提砂风机



14

除尘风机



15

控制系统



甲乙双方根据情况设计相应的技术接口的划分如下面是种配合方式
