刮板式喷砂房

大型重量喷砂房使用刮板机械回收,动力强回收能力强,喷砂效率高
评论:0
型号 GBSF-17
适用范围 大型钢构多喷枪系统
设备尺寸 GBSF-17-9
额定电压 380V
额定功率 65KW
设备重量 10T
防护等级 IP55
过滤面积 80
工作半径 20-40米
过滤精度 0.05微密
磨料种类 钢砂、刚玉、玻璃珠
磨料粒度 22-46#、G25/G40
操作方式 手自动一体
产品详情
产品评论(0)


刮板式机械回收喷砂房的主要特点:

使用刮板往复机械对地面的磨砂等进行收集,通过输送机提升机完成物料的回收.刮板式回收的特点是可以单位时间内完成多而重的物料的回收,如钢砂钢丝丸料等,这样让刮板式喷砂房在大型钢结构喷砂中广泛使用.

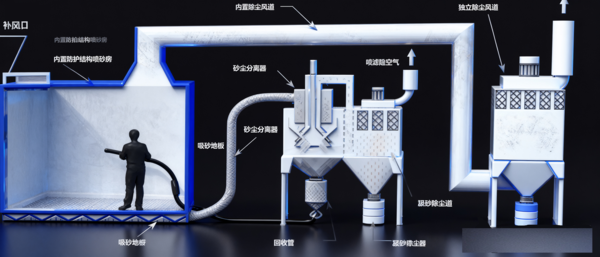

工作原理图


如图YL-00所示,本喷砂系统由喷砂房体、机械刮板系统、排烟筒、喷砂主机、喷砂主机支架、粉尘桶、吸尘风机、吸尘除尘器、电气控系统等部分组成,主要设备

刮板式喷砂房设备简述:

该设备为机械回收循环喷砂(丸)系统,适用于喷丸除锈清理,是全天候除锈清理作业的工作场所。

用户条件:

大型工件重型工件钢砂钢丝切段喷砂

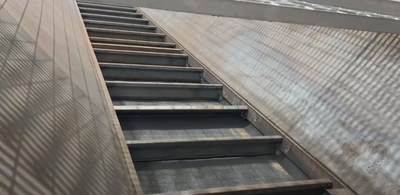

刮板机械显著优点:

1.故障点少,只有刮板的冲支撑位置存在检修的可能,在此位置我们充分考虑了可靠性,及检修的方便

2.支撑轮采用尼龙轮或工程塑料轮,运行过程低噪音。
3.驱动系统采用液压缸往复驱动结构,运行稳定可靠,故障率低。

4.所需基础很小,根据用户要求可以设计制造无地坑结构,具有气力输送无地坑不可比拟的抗潮湿等恶劣环境的优越性。


具体操作流程:

1.打开风机和照明,往皮带机里倒入丸料,磨料自动加入到喷砂系统中;

2 将工件用工件台车送入喷砂室里,关闭大门;

3 室外空气经进气孔进入喷砂室,自上而下,雨淋式向下压制;

4 喷砂罐为双压力仓连续喷砂罐,通过传感器控制,储砂箱会断续向上仓压力罐加料,上仓压力罐会在工作压的情况下断续向下压力仓补料,下仓压力罐会一直维持在工作压下,从而完成连续不停机喷砂工作,只有在人为关闭的情况下,喷砂停止。

5 喷砂作业时产生的丸料、杂质、粉尘等被机械刮板、皮带输送机、输送到斗式提升机风选箱里。;

6 斗式提升机风选箱里被分选出的细小杂质、粉尘被气流带入除尘器,经除尘器两级除尘装置除尘后杂质、粉尘进入储尘斗,通过自动集尘装置收集,洁净的空气,经风机烟囱排到大气中。
