喷砂除尘排风管道制作与施工规范8
发表时间：2024-08-25 21:47 一/ 风管制作 1) 金属风管制作 .2) 非金属风管制作 二/ 风管安装 1 一般性风管安装 1）送、排风风管2）防排烟系统风管2 特殊风管安装1）不锈钢风管2）铝板风管3）防爆系统风管4）净化系统5）复合材料风管6）无机玻璃钢系统风管 1、风管制作 1.1 风管系统

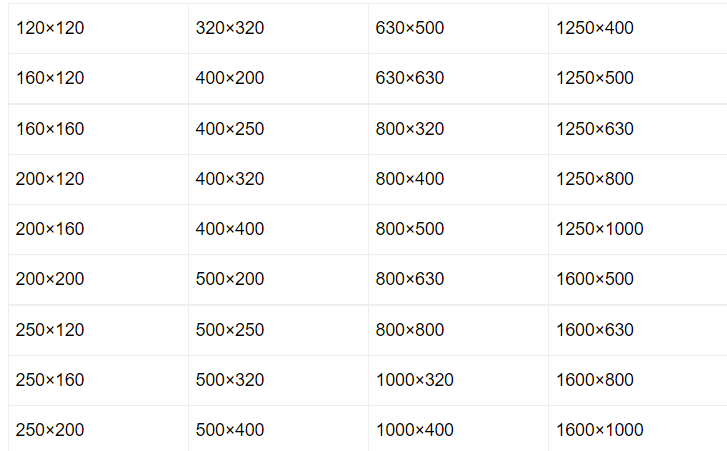

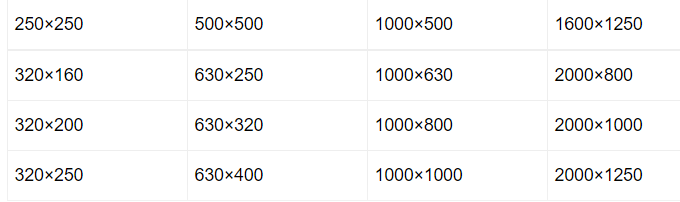

1.2 风管种类 1 金属风管- 镀锌钢板风管（俗称白铁皮）- 薄钢板风管（俗称黑铁皮风管）- 不锈钢板风管- 铝板风管 2 非金属风管- 机玻璃钢风管- 无机玻璃钢风管- 硬聚氯乙烯板风管- 超级风管：又称玻璃纤维风管 1.3 金属风管制作 1 圆形风管制作（略） 2 矩形风管制作 1.3.1 矩形风管制作 钢板制矩形风管的常用规格/mm

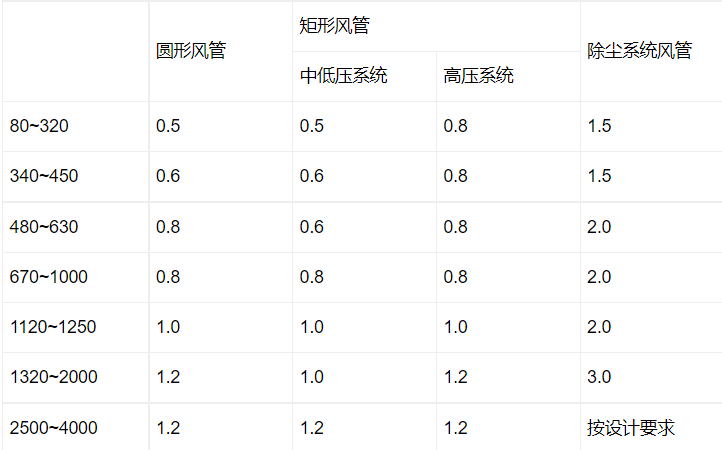

1.3.2 风管厚度对照表 风管及配件钢板厚度（mm）

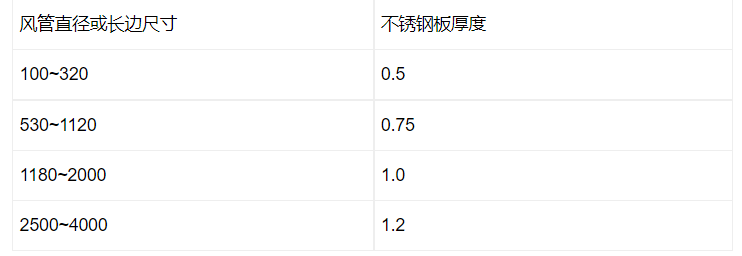

注：1、排烟系统风管板厚度可按高压系统 2、特殊除尘系统钢板厚度应符合设计要求 1.3.3 不锈钢板厚度对照表 不锈钢板风管与配件板材厚度(mm)

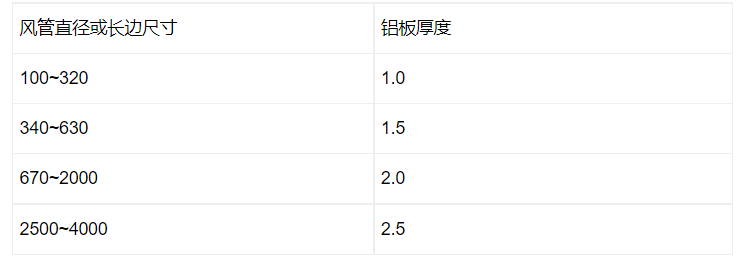

1.3.4 铝板风管厚度对照表 铝板风管和配件材料厚度(mm)

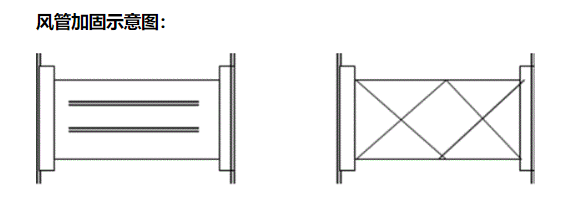

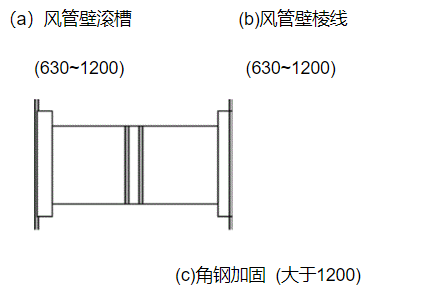

1.3.5 风管加固 ①当矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，且其管段长度大于1200mm时均应采取加固措施。对边长小于或等于800mm的风管。宜采用楞筋、楞线的方法加固。 ②当中压和高压风管的管段长度大于1200mm时，应采用加固框的形式加固。 ③高压风管的单咬口缝应有加固补强措施 ④当风管的板材厚度大于或等于2.0mm时，加固措施的围可放宽。

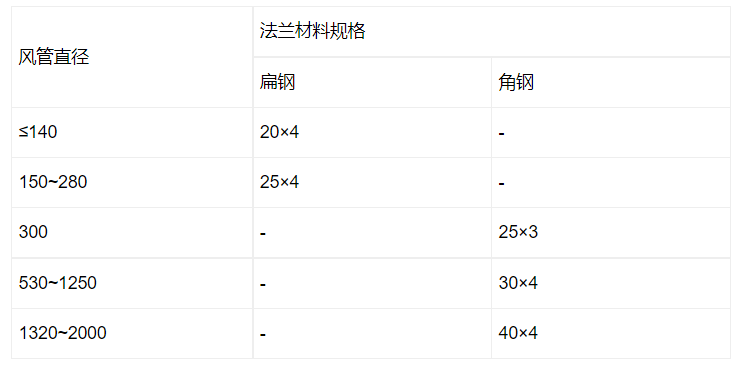

2. 风管安装 一、送、排风管安装 2.1 风管连接 （1）法兰连接：风管和风管，风管与部件、配件（弯头三通、异径管）可采用法兰连接，为使风管的法兰用料规格统一和通用化，风管法兰的规格按下表所示： 法兰螺栓及铆钉的间距，低压和中压系统风管应小于或等于150mm；高压系统风管应小于或等于100mm。矩形法兰的四角处应高螺孔，铆钉也应尽量靠近四角处。 圆形风管法兰（mm）

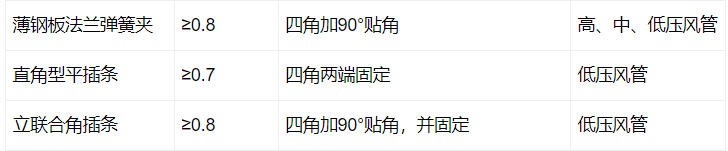

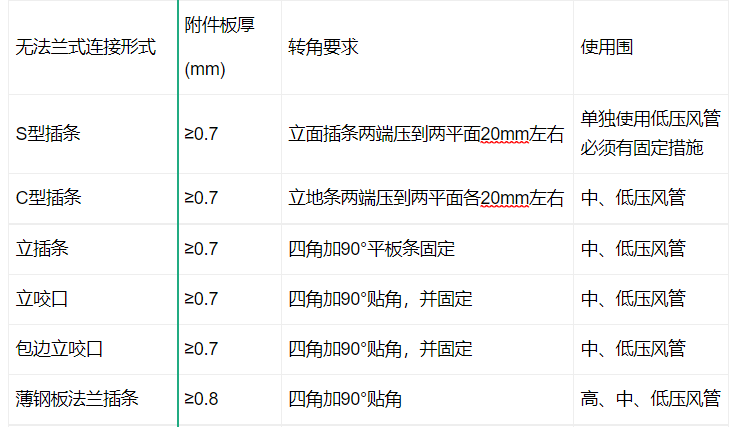

(2)风管无法兰连接：采用承插、插条、薄钢板法兰弹簧夹等的连接形式，见表如下： 矩形风管无法兰连接形式

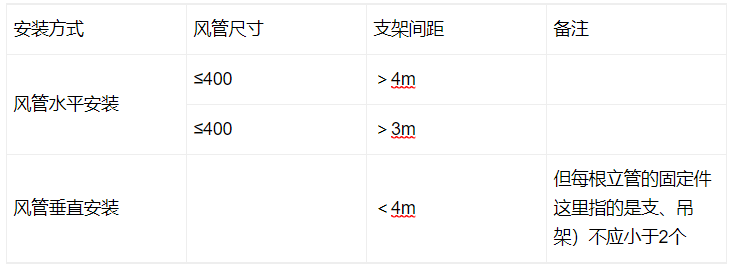

2.2 风管安装 （1）一般规定 ①风管和空气处理室，敷设电线、电缆以及输送有毒、易燃、易爆气体或液体的管道。 ②风管与配件可拆卸的接口及调节机构（风阀及自控装置）不得装设在墙或楼板，以免影响操作和维修 ③风管及部件安装前，应清除其外杂物及污物，并保持清洁。 （2）风管安装的技术规定 ①现场风管接口的配置，不得缩小其有效截面。这里是指风管与配件，部件及设备相接部位的连接管。 ②支、吊架不得设置在风口、风阀、检查门及自控机构处，吊杆不宜直接固定在法兰上，以免风管变形与影响维修。 ③支、吊架的间距，如设计无要求，应符合下列规定
注：1、悬吊的风管与部件应设防止摆动的固定点，如固定支架、支撑等，固定点的设置位置和数量应根据系统情况而定 ④法兰垫料的材质及厚度的选择 1）输送空气温度低于70°C的风管，应采用橡胶板、闭孔海绵橡胶板、密封胶带或其他闭孔弹性材料等 2）输送空气温度高一70℃的风管。应采用石棉橡胶板 3）输送含有腐蚀性介质气体的风管，应采用耐酸橡胶板或软聚氯乙烯板 4）输送产生凝结水或含有蒸汽的潮湿空气的风管，应采用橡胶板或闭孔海绵橡胶板 5）法兰垫片的厚度宜为3~5mm，无法兰连接的垫看应为4~5mm，连接法兰的螺栓应均匀拧紧，达到密封的要求，连接螺栓螺母应在同一侧。 ⑤风管及部件穿墙、屋面时，应设置防雨罩，穿出屋面的风管超过1.5m时应拉索，拉索应镀锌或用钢丝绳，拉索不得固定在风管法兰上，严禁拉在避雷针或避雷网上。 ⑥柔性短管的安装应松紧适度，不得扭曲，可伸缩性的金属或非金属软风管的长度不宜超过2m，并不得有死弯及塌凹。 ⑦保温风管的支、吊架宜设在保温层的外部，并不得破坏保温层 二、防排烟风管系统 1、材料要求 1 风管材料必须为不燃材料 2 须采用镀锌钢板或冷轧钢板 3 金属材料厚度不小于0.8~1.2mm 4 穿过防炎墙楼板时，风道厚度不小于1.5mm 2、保温材料要求 1 应采用非燃材料进行保温，可采用玻璃纤维材料 2 保温层厚度不应小于25mm 3 安装在吊顶的排烟管道，其保温材料应与可燃物保持150mm距离 3、排烟风速 1 采用金属材料时，风速不应大于20m/s 4、排烟风口 1 烟气排烟出口应采用1.5mm钢板制作 2 每个排烟系统，排烟口数量不宜多于30个 排烟口最小面积不宜小于0.04m2 |
