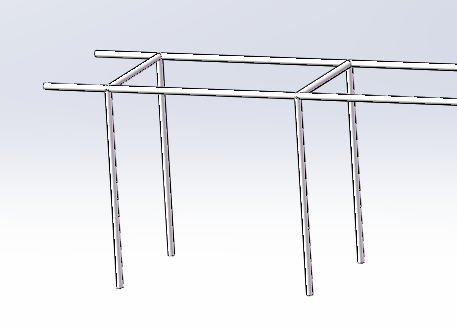

钢管架承重支撑荷载计算

采用Φ 48×3.5mm 钢管，用扣件连接。

1.荷值计算：

钢管架体上铺脚手板等自重荷载值 0.4KN/㎡

钢管架上部承重取值 2.0 KN/ ㎡

合计： 2.4 KN/ ㎡

钢管架立杆轴心受力、稳定性计算

根据钢管架设计，钢管每区分格为 1.5× 1=1.5 ㎡，立杆间距取值 1.5 米，

验算最不利情况下钢管架受力情况。则每根立杆竖向受力值为： 1.5× 2.4=3.6KN

现场钢管架搭设采用Φ 48 钢管， A=424 ㎜ 2

钢管回转半径： I =[(d 2+d12)/4]1/2 =15.9 ㎜

钢管架立杆受压应力为：

=N/A=4.25/424=10.02N/ ㎜ 2

安钢管架立杆稳定性计算受压应力：

长细比：λ =l/I =1500/I=94.3; 查表得： ?=0.594

δ =N/ ? A=4.25/424*0.594=16.87N/ ㎜ 2< f = 205N/ ㎜ 2

钢管架立杆稳定性满足要求。

横杆的强度和刚度验算其抗弯强度和挠度计算如下：

δ=Mmax/ w=(2400*1500)/(10*5000)=132/ ㎜ 2< f = 205N/ ㎜ 2

其中δ 横杆**应力

Mmax 横杆**弯矩

W 横杆的截面抵抗距，取 5000 ㎜ 3

根据上述计算钢管架横杆抗弯强度满足要求。

Wmax=ql 4/150EI=(2200*1500 4 /1000)/(150*2060*100*12.19*1000)

= 2.99 ㎜ < 3 ㎜

其中 Wmax 挠度**值

q 均布荷载

..

.

l

立杆**间距

E

钢管的弹性模量， 2.06 × 100 KN/ ㎜ 2

I

截面惯性距， 12.19 × 100 ㎜ 4

根据上述计算钢管架横杆刚度满足要求 .

扣件容许荷载值验算。

本钢管架立杆未采用对接扣件连接，
