吸射式喷砂枪研究第二章

发表时间:2022-12-27 08:47作者:13301371989

书接上回

吸射式喷砂枪的模型建立

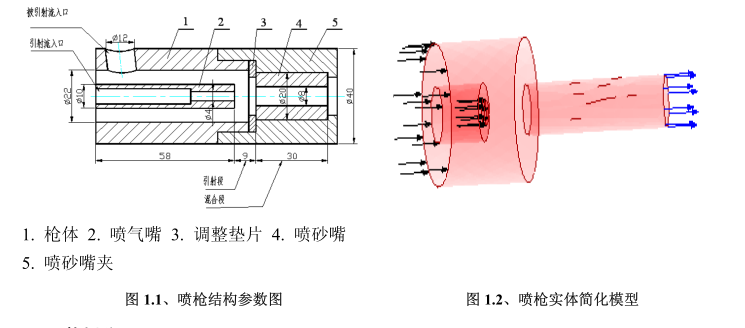

仿真所研究的喷枪结构及主要尺寸参数如图所示


在喷枪内的喷射混合的实际运行参数(喷气嘴前的喷射压力,喷气嘴出口处的背压环境)条件下,引射气流与被引射气流形成了混合的射流,很接近自由射流。因而,具有相对很的流动强度。其简化的实体模型如图2.由于喷枪内的流体为高速湍流流场,故采用K-Epsilon湍流模型进行分析。

风格划分

利用软件对模型进行风格划分。针对喷砂嘴的流场特性,在风格划分时可以对默认区域设置**间距为5MM,对于喷砂嘴处将风格细化**间距为2,另外对于引射流入口处考虑到尺寸较小,也设置**间距为2.其它采用默认设置。

边界条件的设定

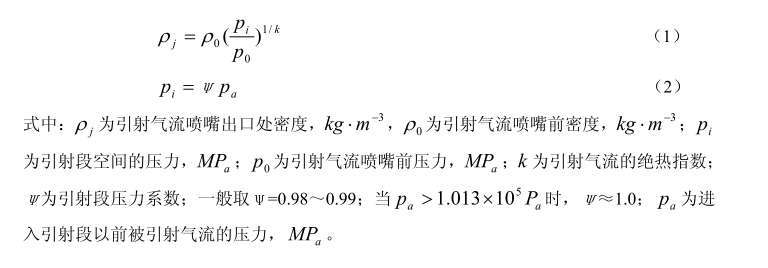

喷枪的引射段空间容积相对于喷嘴出口较大,被引射气流充斥其间,流速很小因此引射气流在引射段形成自由笛流。由于是自由射流,所以引射段射流中的各处压力相等;射流的各断面动量通量保持不变。引射流出口气流的密度可由引射气体的绝热膨胀关系求得


文章待续第三章


-
