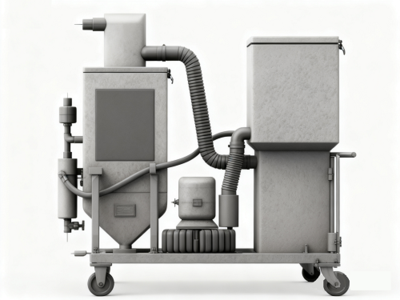

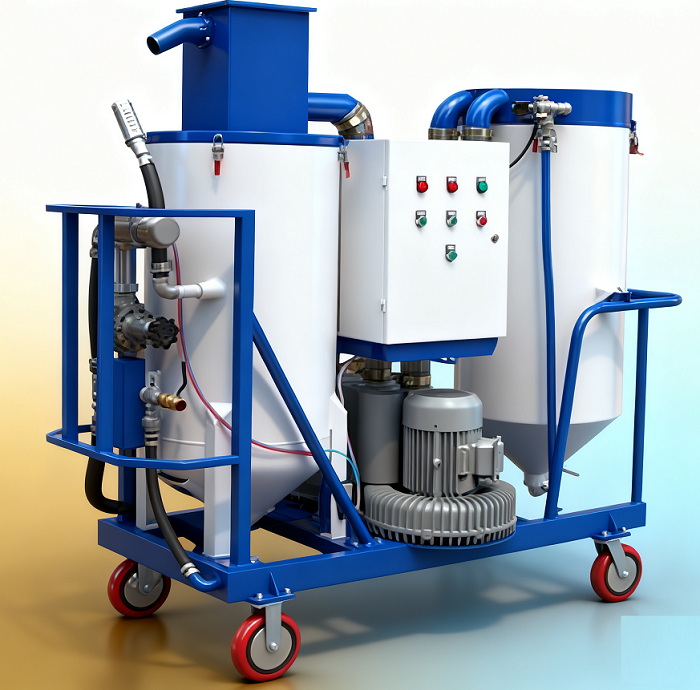

管道对口双枪自动喷砂机
销量/年:24
评论:0
产品详情
产品评论(0)
型号: JYHS2*11 适用范围: 管道对口自动喷砂
产品描述: 大型管道对口自动喷砂 规格: 2*11KW

  管道外壁自动喷砂机需与管道滑架配合使用完成360度覆盖自动喷砂

1. 基本要求

1.1机组适用环境

在下列条件下应能输出规定功率(按照柴油机和发电机使用说明书进行修正)并可靠工作:

海拔高度:   ≤3000m

环境温度:   -20℃~50℃

相对湿度:   ≤70%

1.2 JYHS-11型自动循环回收式喷砂机性能满足以下标准和规范的相关要求:

(1)清洁度Sa2.5级及以上

(2)表面锚纹深度50-100um

(3)95%回收率,作业现场达到GB3095-96标准要求

2.主要技术参数

2.1 JYHS-11型回收式喷砂机

2.1.1模式:                    单罐单枪

2.1.2额定功率:                ~~kW

2.1.3最大真空度:            ~~BAR   (50/60hz)

2.1.4电机频率:                 50HZ

2.1.5风量:                   ~~~·m³/H(50/60hz)

2.1.7水平工作半径:            ≤15m

2.1.8垂直作业高度:            ≤3.5m(砂罐回收口以下)

2.1.9消耗气量:                6m³/min

2.1.10工作压力:               0.5-0.7Mpa

2.1.11喷砂罐容砂量:          ··m³直径·· mm

2.1.12工作压力:               0.6-0.7MPA

2.1.13喷砂管规格:             φ··mm

2.1.14回收管规格:             φ·····mm

2.1.15喷枪规格:               ······mm

2.1.16砂料规格:               ····mm(G····)

2.1.17磨料种类:               棕刚玉或钢砂

2.1.18过滤面积:              ······㎡(双滤筒)

2.1.19过滤方式:               滤筒过滤

2.1.20过滤精度:               1.0um

2.1.21滤筒清理方式:           自动反吹

2.1.22滤筒清理效率:           99.9%

2.1.23清灰耗气量:             0.7m³/min

2.1.24储灰斗容积:             0.05m³

2.1.25工作电源:               380V   50Hz

2.1.26外形尺寸图:             见示意图片

3.供货范围

3.1型号:JYHS-11型回收式喷砂机

3.2 φ--mm喷砂管:             ····米(·

3.3 φ--mm回收管:             ···米·

3.4组合控制柜:                1套

3.5喷头:                      2个

3.6耐磨套:                    2个

3.7毛刷:                      8个

3.8喷枪:                      2个

3.9进气管:                    现场确定

4.0钢砂:                     (试验用砂G25)

4.其它

4.1 乙方提供甲方所需要的相关参数、外形尺寸图等资料;

4.2 首套设备到达甲方工厂,乙方提供现场技术支持进行设备安装调试,直至设备完成最终验收。

4.3 甲、乙双方本着为对方保密原则未经对方许可禁止向第三方泄露任何技术参数,如果透漏将承担相应法律责任。

4.4未尽事宜以双方协商达成一致后为准。

4.5支架根据甲方提供要求,由甲方提供设计要求,由乙方细化设计制作


支架:(相应参数由甲方指定,下数据参考)

适用直径650-750mm

喷枪径向调节范围0-50MM

喷枪轴向调节范围0-400MM

支架组成
