订制型高压喷砂机

评论:0
型号 GY2020
适用范围 航天材料
设备尺寸 2000*2000*1800
额定电压 380V
额定功率 4+4KW
设备重量 400KG
防护等级 IP55
过滤面积 16-32
工作半径 3米
过滤精度 0.05微密
磨料种类 刚玉、玻璃珠,石英砂
磨料粒度 22-120#
操作方式 自动
产品详情
产品评论(0)

GY-2020入式干喷砂机

航天材料多为钛合金铸造件,其产品尺寸大,喷砂要求高,为此设计的喷砂机要求完全符合航天行业相应的标准

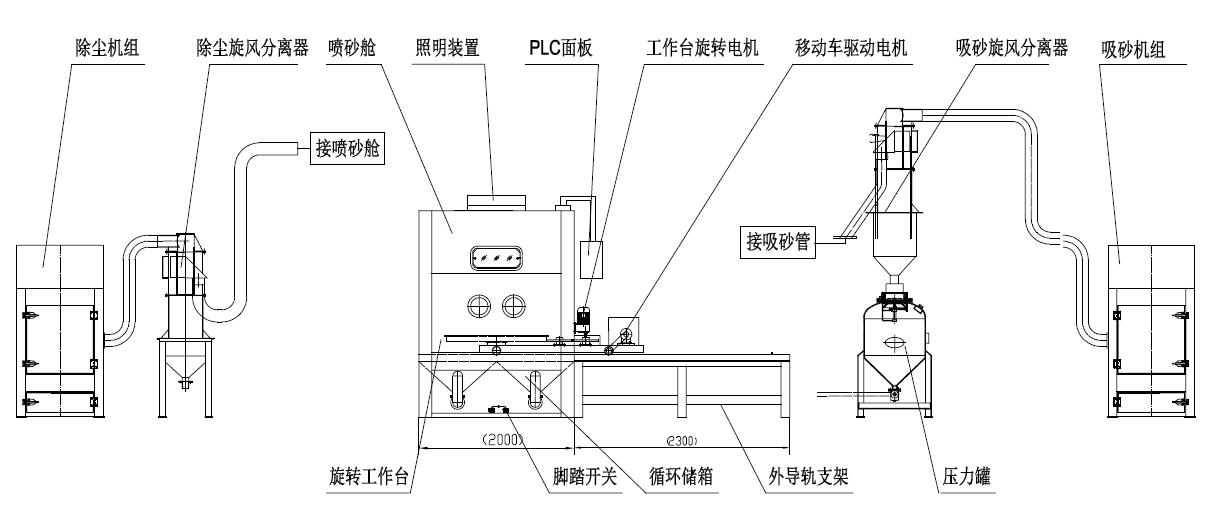

供货范围

序号

名称

规格型号

数量

备注

1

喷砂舱

GY2020

1

钢板焊接制成,内外表面烤漆

2

除尘器

滤筒式

2

钢板焊接制成,外表面烤漆

3

旋风分离器

除尘型

1

钢板焊接制成,外表面烤漆

4

旋风分离器

吸砂型

1

钢板焊接制成,外表面烤漆

5

吸砂管

软管

1

负压耐磨管

6

吸尘管

软管

3

负压耐磨管

7

移动工作台

HZ1500

1

上铺设橡胶板

8

外导轨支架

框架式

1

钢板焊接制成,外表面烤漆

9

喷砂系统

0.3m3

1

配备1把手动喷枪、手动吹尘气枪

10

控制系统

PLC控制屏

1


11

喷砂管

25.4mm

1


12

喷咀

碳化硼

1


13

喷咀加长干

钢管

2


外购件明细

序号

名称

品牌规格

数量


1

PLC触摸屏

台达

1


2

PLC控制器

台达

1


3

除尘风机

4KW

1


4

吸砂风机

4KW

1


5

脉冲控制仪

SBFEC

2


6

滤筒

覆膜

8


7

变频电机

万鑫

2


8

照明

飞利浦

2


9

电器件

正泰

1


10

压力罐

骑士

1



技术指标

1、设备型号:GY-2020

2、主要技术参数及要求

1)清理等级达到Sa2.5-3级,清理能力达到10-15M2/H每单支。

   2)适用于**外轮廓尺寸Φ700×1600mm钛合金铸件的全表面吹砂,匹配两根加长杆。

3)适用于30-70目的石英砂及棕刚玉的喷砂工作。

4)工作台具有自动旋转、自动进出及点动功能,直径1500mm,转速0.5-10r.p.n可调整,承重不小于1000KG,工作台与大门一体化。

5)配备2套飞利浦节能灯,室内照度达到400LUX.

6)配备工作台的旋转点动、喷枪开关的脚踏开关。

7)配备1把手动喷枪,碳化硼喷咀直径Φ7mm

8)具有脉冲反吹清灰功能。

9)具有一级旋风二级滤筒的过滤功能,除尘效率99.99%,除尘排放量小于60mg/m3




-
