第三章 液体喷砂机续编6 收砂器 碎砂分离器

发表时间:2022-09-27 08:56作者:http://www.bjclearface.cn

收砂器的结构原理见3-6,从图中可以看到,收砂器主要由切向进液阀、切向进液口、旋流筒、回液口、浓缩磨料出口、集砂斗和排砂阀组成。其中,旋流筒是收砂器完成浓缩磨砂料的主要工作元件。

当启用收砂器时,从磨液泵射出的磨液经收砂器切向进液口高速进入旋流筒,在切向力、重力和旋流筒锥壁的作用下,磨液沿旋流筒的锥壁作变径螺旋圆周运动,在这个运动过程中,由于磨液中的磨砂料比重大于水的比重,因此,在离心力的作用下,磨料靠近旋流筒锥壁作变径螺旋圆周运动,并在重力的作用下,逐渐沉积到旋流筒下端的浓缩磨料出口后进入集砂斗,这样,浓缩后的磨料就被收集起来了,而浓度降低了的磨液则由旋流向上端的回液口返回磨料储箱,如此反复循环即可将磨液中的磨料与水分离开来,达到浓缩和收集磨料的作用。

由于旋流筒的结构尺寸和切向进液的速度关系,收砂器对磨料的收集不能够做到100%,磨液中可能会含有少量的极细的磨料,此外,喷砂舱内死角处未参加循环的磨料也不能被浓缩收集。

由于收砂器集砂斗的容积比较小,因此,收砂器在启动5-10分钟后,应当停止收砂,然后找开排砂阀,将浓缩后的磨砂料从集砂斗排出,然后再启动收砂器,一般在经过3-4个收砂循环后,即可将磨液中的90%以上的磨砂料收集起来。

注意:当喷砂机进行喷砂作业时,收砂器上的切向进液阀必须关闭,否则,磨料将被收集到集砂斗内,而降低工作磨液的浓度,使得喷砂加工的效率降低,甚至于无法工作。

5.2 碎砂分离装置

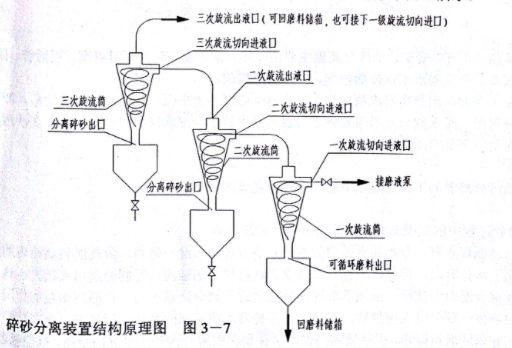

碎砂分离装置是旋流筒的组合应用,碎砂分离装置的一般组合如图3-7

从图可以看到,碎砂分离装置就是一组旋流筒的组合,根据对碎砂分离精度的要求,可以选择一个旋流筒或多个,但由于旋流筒的分离精度有限的,因此,过多 的使用没有意义,一般组合不超过4个当然需分离精度 要求更高时,我们可以采用过滤分离装置。


-
