不锈钢生锈的原因

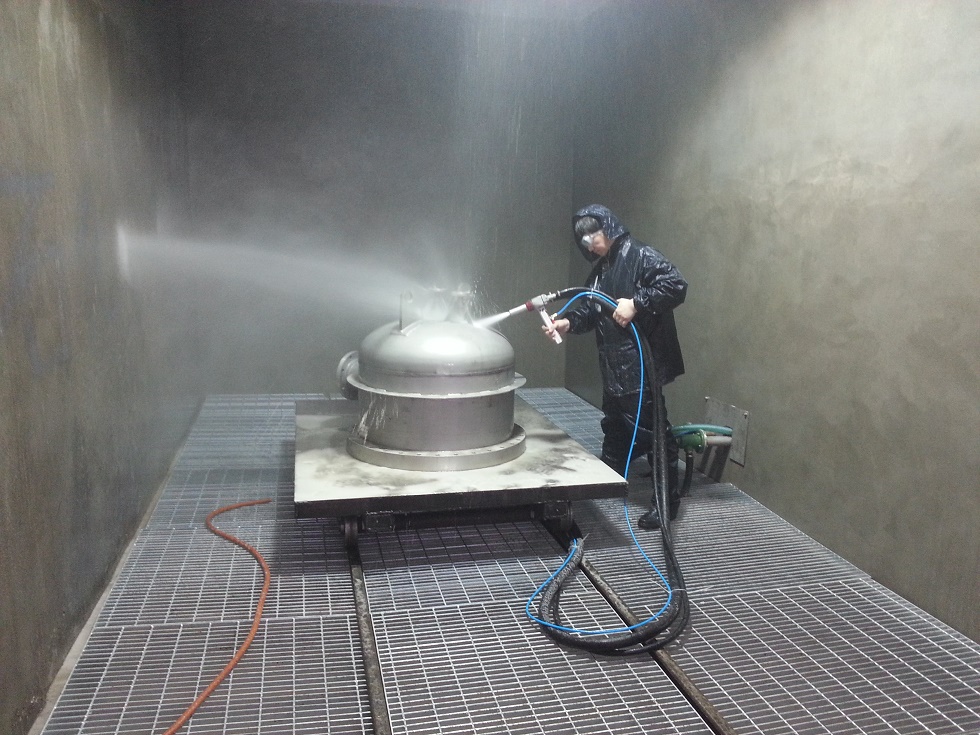

不锈钢为什么要进行表面喷砂？其目的是清洁不锈钢表面，让不锈钢表面形成均匀一至的氧化膜从而防止生锈，从此不锈钢还是会生锈的，那为什么生锈呢？

不锈钢生锈原因：
1.不锈钢表面存积着含有其他金属元素的粉尘或异类金属颗粒的附 着物，在潮湿的空气中，附着物与不锈钢间的冷凝水，将二者连成一个 微电池，引发了电化学反应，保护膜受到破坏，称之谓电化学腐蚀。
2.不锈钢表面粘附有机物汁液（如瓜菜、面汤、痰等），在有水氧 情况下，构成有机酸，长时间则有机酸对金属表面的腐蚀。
3.不锈钢表面粘附含有酸、碱、盐类物质（如装修墙壁的碱水、石 灰水喷溅），引起局部腐蚀。
4.在有污染的空气中（如含有大量硫化物、氧化碳、氧化氮的大气 ），遇冷凝水，形成硫酸、硝酸、醋酸液点，引起化学腐蚀。
处理方法：
1.必须经常对装饰不锈钢表面进行清洁擦洗，去除附着物，消除引发修饰的外界因素。
2. 海滨地区要使用316材质不锈钢，316材质能抵抗海水腐蚀。
3.市场上有些不锈钢管化学成分不能符合相应国家标准，达不到304 材质要求。因此也会引起生锈，这就需要用户认真选择有信誉厂家的产品

不锈钢防锈的机理是合金元素形成致密氧化膜，隔绝氧接触，阻止继续氧化。所以不锈钢并不是“不锈”。为了保持不锈钢所固有的耐腐蚀性，钢成分中必须含有12%以上的铬。
304材料出现生锈现象，可能有以下几个原因：
1 304不锈钢经过冷加工——表面喷砂、钻孔，组织结构会由奥氏体向马氏体转化，冷加工变形度越大，马氏体转化越多。没有通过高温固溶处理恢复稳定奥氏体组织，合金元素没有溶入基体，致使基体组织合金含量低，抗蚀性能差。
2 焊接部位结构疏松，或焊条成分不当，或存厂成分偏析。喷砂后表面毛糙，表面难以生成钝化膜，极易被有害介质侵蚀。
3 使用环境中存在氯离子。 氯离子广泛存在，比如食盐、汗迹、海水、海风、土壤等等。不锈钢在氯离子存在下的环境中，腐蚀很快，甚至超过普通的低碳钢。
4 电抛光后没有充分清洗，腐蚀介质留在不锈钢表面，加速产生腐蚀
